Güç kaynağı konektörü ne için kullanılır?


0

Geçenlerde eski bir ATX güç kaynağına rastladım ve konektörlerinden biri şöyle görünüyor (kalite için özür dilerim):

Güç Kaynağı Konektörü

Bu konektörün ne dendiğini ve neye bağlandığını / ne için kullanıldığını bilen var mı?


Anakart ile bağlantı kurar. Günümüzde çok daha fazla iğne var. Gerçi adını biliyorum, ama bu aslında ATX olduğunu şüphe etmeyin
LPChip

Kanal Kuyu ATX-350 ve normal ATX güç kaynağının tüm konektörlerine gösterilene ek olarak.
MathuSum Mut,

Yanıtlar:


2

Bu, AT tarzı bir PSU konektörünün bir parçası gibi görünüyor. Bunun gibi bir tane daha olmalı. Bunlar eski AT anakartlarına bağlanır.

görüntü tanımını buraya girin

DÜZENLE

OP sadece bir konektör olduğunu ve bunun Channel Well ATX-350 güç kaynağı olduğunu belirtti. Bu, bazı eski AMD anakartlarda kullanılan bir ATX 6-pin yardımcı konektördür.

görüntü tanımını buraya girin


Konektörü tanımladığınız için teşekkürler! Tuhaf olan, PSU'nun yalnızca tek bir AT konektörüne sahip olması, sanırım amacını geçersiz
kılıyor

Konnektör diğer ucunda düzenli 20 pinli bağlantı var mıdır böyle ? İşte biraz daha yakından görmek
DrZoo

1
Hayır, yakından bakarsanız 2 satır vardır, bu yüzden P8 ve P9 tek bir prize entegre edilmiştir.
LPChip,

1
Bu durumda, bunlardan sadece bir tanesi olduğundan, bir ATX 6-pin yardımcı güç kablosu. Standart ATX şebeke bağlantısına da sahip olmalısınız. Bazı eski AMD anakartları bunu kullandı.
AtomicFireball

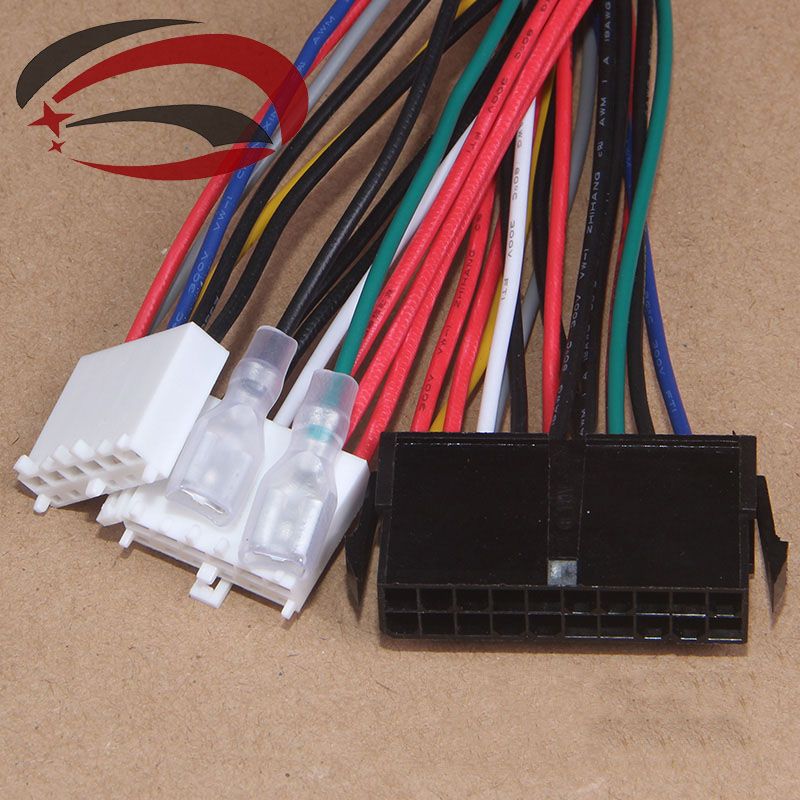

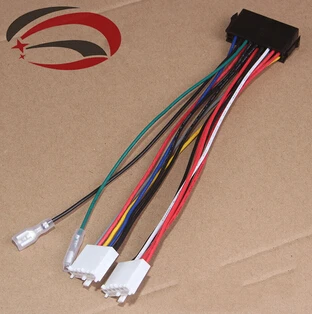

PSP güç dönüştürücü kablosunun 20Pin ATX'den 2-Portlu 6Pin AT'ye kadar olduğunu düşünüyorum.
DrZoo,
